チルホール
機械仕様
| 項目 |

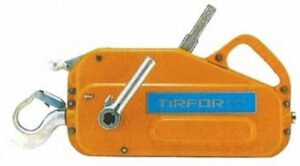

1.5屯チルホール |

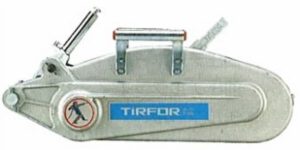

3屯チルホール |
| 型式 |
TU-16 |
T-35 |
| 最大能力 kg |
1,600 |
3,000 |
| 揚程 m |
20 |
10 |
| 使用ワイヤーロープ径 |
φ11.7 |
φ16.3mm |
| 自重 kg |
18 |
26 |
| 全長 mm |
644 |
712 |
| 全幅 mm |
230 |
350 |
| 全高 mm |
143 |
140 |
レバーブロック
機械仕様
| 項目 |
0.75屯レバーブロック |
1.5屯レバーブロック |
| 型式 |
LB008 |
LB016 |
| 定格荷重 |
0.8 |
1.6 |
| 標準揚程 |
1.5 |
1.5 |
| ロードチェーン 線径×掛数 |
5.6×1 |
7.1×1 |
| 手にかかる力 |
284[29] |
333[34] |
| 作動荷重 |
1,200 |
2,400 |
| 質量 |
5.7 |
8 |
| 全長 |
245 |
265 |
| 全幅 |
144 |
159 |
| 全高 |
119 |
126 |
チェーンブロック
機械仕様
| 項目 |
1屯チェーンブロック |
1.6屯チェーンブロック |
| 型式 |
CB010 |
CB015 |
| 定格荷重 |
1 |
1.6 |
| 標準揚程 |
2.5 |
2.5 |
| ロードチェーン 線径×掛数 |
6.3×1 |
7.1×1 |
| ハンドチェーン標準 長さ2つ折 |
2.5 |
2.5 |
| 巻上平均 手動力 |
284 |
343 |
| 作動荷重 |
1.5 |
2.4 |
| 質量 |
11.5 |
14.5 |
